דֶגֶם

ADS802A

ADS812A

ADS822A

ADS804A

ADS814A

ADS824A

רוחב פס (-3 dB)

70 מגה-הרץ

100 מגה-הרץ

200 מגה-הרץ

70 מגה-הרץ

100 מגה-הרץ

200 מגה-הרץ

עָרוּץ

2

4

מקסימום קצב דגימה

1.25GSa/s(single{1}channel)625MSa/s (כפול-ערוץ) 6250MSa/s(מלא-ערוץ)

מצב רכישה

מדגם, שיא, ברזולוציה גבוהה, ממוצע,

הִתפַּלְגוּת

דיוק רווח של DC

3% (פחות או שווה ל-1 mV); 2%(2 mV); 1.5% (גדול או שווה ל-5mV)

מקסימום קצב לכידת צורות גל

מקסימום. 700,000wfms/s

עומק זיכרון מקסימלי

50M

טווח רגישות אנכית

500μV/div - 10 V/div

רזולוציה אנכית

12 סיביות

טווח קצב הדגימה

1ns/div - 1000s/div, צעד של 1-2-5

דיוק זמן ממסר

±25 עמודים לדקה (אופייני)

עכבת קלט

1 MΩ±2%, במקביל ל-20 pF±5 pF

מקדם הנחתה של בדיקה

1.00μX-1.00MX, צעד אחר 1-2-5, תומך בהתאמה אישית

סוג טריגר

Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI CAN, LIN

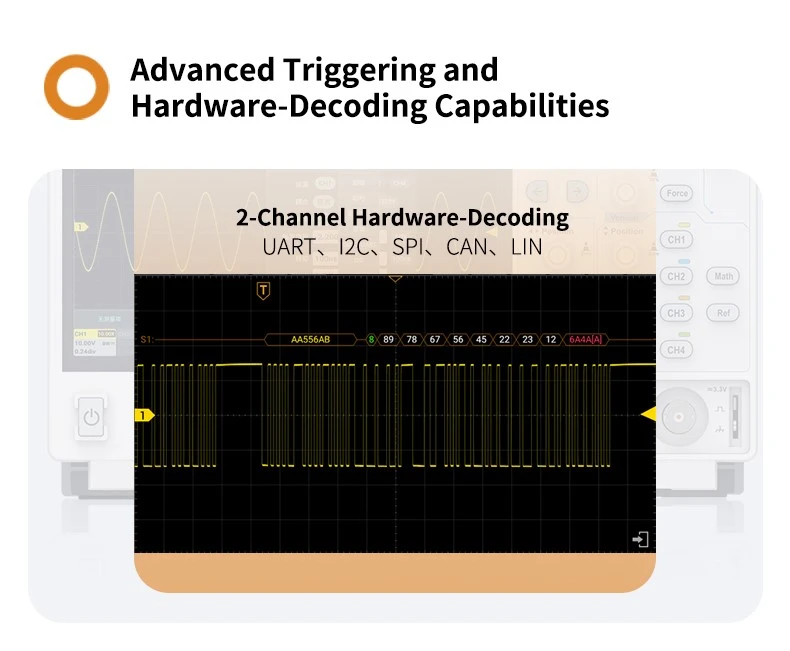

פענוח אוטובוס

RS232/UART,I2C,SPI,CAN,LIN

מדידה אוטומטית

Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt,P {5} Fall Cnt,P Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑),Delay(A↓-B↓),
Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓), FRR(A↑-B↑),
FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓),
LFR(A↓-B↑), LFF(A↓-B↓)

מתמטיקה צורת גל

+, -, *, /, ו-, ||, ^, !, Intg, Diff, Sqrt, פעולת פונקציה (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, בהגדרת משתמש, מסנן דיגיטלי (מעבר נמוך, מעבר גבוה, פס פס, פסילת פס)

מונה תדרים

מונה תדרים בן 6 ספרות.

7-תדר מרבי: רוחב פס אנלוגי מקסימלי של האוסילוסקופ

מד מתח

תמיכה ב-DC, AC+DCrms, ACrms. רזולוציה: 4 ספרות (ACV/DCV)

אַחֵר

ממשק תקשורת

HDMI, התקן USB, מארח USB, Trig Out (P/F), LAN

לְהַצִיג

מסך מגע רב- קיבולי בגודל 7 אינץ' (1024×600).

ממשק אספקת חשמל

סוג-C [1]

מידות (ב x H x D)

260 מ"מ x 160 מ"מ x 78 מ"מ

מִשׁקָל

≈1.5 ק"ג (לא נכלל בחבילה)
