אורך שיא: עוד שאלה אחת בעת רכישת אוסילוסקופ!
A. Tוואואי הבנה בשדה האוסילוסקופ:
1. התמקד בקצב הדגימה, תפספס את אורך השיא
בעת בחירת אוסילוסקופ, אנשים נהגו להתמקד בעיקר בקצב הדגימה. רבים מהם מסתבכים אם קצב הדגימה הוא 4G או 5G. עם זאת, קצב הדגימה תלוי באורך שיא מעת לעת. אם האוסילוסקופ שלך מקבל רק אורך שיא של 2.5K, קצב הדגימה לעולם לא יגיע ל-4G אפילו שהוא תומך בו.
2. קצב הדגימה הנומינלי לעומת קצב הדגימה בזמן אמת
כמעט כליצרן אוסילוסקופבוחר להדפיס את קצב הדגימה (כמו "4GSa/s") על תווית PVC ולהדביק על אוסילוסקופ. עם זאת, קצב הדגימה הנומינלי הוא קצב הדגימה הגבוה ביותר שמכונה אחת יכולה להגיע אליו, לא קצב הדגימה בזמן אמת. האוסילוסקופ שומר על קצב הדגימה הגבוה ביותר רק לזמן קצר. אוסילוסקופים מסוימים אפילו מבטלים את תצוגת קצב הדגימה בזמן אמת, מה שמטעה את המהנדסים להאמין שקצב הדגימה מחזיק מעמד כל הזמן.
B. הסבר פרמטר
הנוסחה הראשונה של אוסילוסקופ: אורך שיא= קצב דגימה × זמן צורת גל
דומה לנוסחת הסוללה: נפח סוללה= קצב צריכת × זמן עבודה
נפח הסוללה קבוע, כדי להאריך את זמן העבודה, קצב הצריכה צריך לרדת למטה.
אותה אמת שקצב הדגימה חייב לרדת תוך הארכת זמן צורת הגל.
מסקנה: עבור תצפית צורת גל, אם רוחב הפס מתאים, פרמטר הליבה הוא קצב הדגימה בזמן אמת. קצב הדגימה בזמן אמת תלוי באורך שיא. בואו נראה את קצב הדגימה בזמן אמת ואת סולם הזמן באורך שיא שונה.
סולם זמן | קצב דגימה מתחת ל-512M אורך שיא | קצב דגימה תחת10M אורך שיא | קצב דגימה תחת2M אורך שיא |
5ms/div | 4G Sa/s | 200M Sa/s | 40M Sa/s |
50ms/div | 500M Sa/s | 20M Sa/s | 4M Sa/s |
500ms/div | 50M Sa/s | 2M Sa/s | 400K Sa/s |
אנו יכולים לדעת מהתרשים, את קצב הדגימהיורד מטה כאשר זמן צורת הגל עולה.
C. ערך הליבה של אורך תקליט גדול
1. איתור תקלות
כל אוסילוסקופ יכול בקלות להפעיל אותות שגיאת אופי חזקים. אבל באיזה תדירות זה מופיע? האם זה מופיע בקביעות? זה לא יכול היה לדעת בלי עזרה של אורך שיא גדול.
2. איסוף נתונים
אורך רשומה גדול פירושו יותר נתונים מקוריים שנלכדו. נקודות מדגם המדידה יהיו יותר. במדידה, צורת גל המבוססת על 512M נקודות ו-1M נקודות שונות מאוד.
D. אורך שיא אוסילוסקופ נפוץ בשוק האחרון
בשוק האחרון,אורך הרשומה קטן עבור אוסילוסקופ תחת רוחב פס של 1G. במיוחד עבור אוסילוסקופ מותג ידוע, תקוע במסגרת מבנה ישנה יותר, המכשיר אינו יכול להתמודד עם נתונים בכמות גדולה בעצמו. יש טבלת השוואה קצרה:
מותג | אוון | חברת T | חברת K | ||
דֶגֶם | MDO30** | MDO40**C | DSOX30**A | DSO40**A | |
אורך שיא | 40M | 10M | 20M | 4M | 4M |
אוסילוסקופ מסדרת T Company מסדרת 3000 מחזיק באורך שיא של 10M/ערוץ, אוסילוסקופ מסדרה 4000 מחזיק ב-20M/ערוץ. גם אם תבחר את הסולם הרלוונטי, המכשיר גם יתרסק או נתקע בגלל טעינת מידע רב מדי.
חברת K מחזיקה ביכולת מצוינת בריצה שוטפת בכלים. אבל זה מבוסס על אורך שיא של 4M לכל היותר.

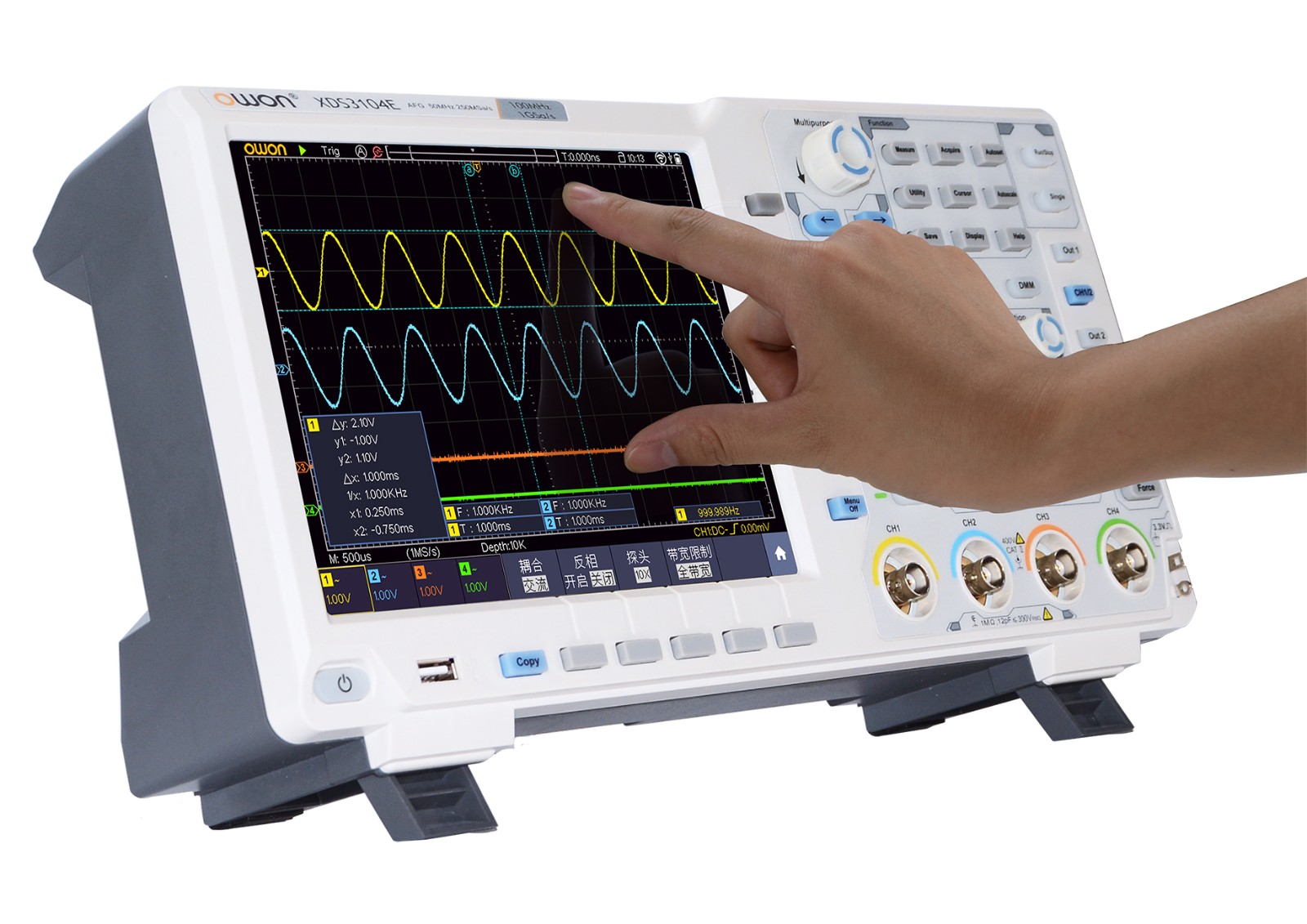

OWON XDS3102Aמחזיק באורך שיא בעומק 40M. הבטח את קצב הדגימה הגדול ושומר על ריצה שוטפת.
E. נקודות קשות ליישום אורך שיא גדול
האם זה כל כך קל לשנות את זיכרון אורך ההקלטה כפי שהוא משתנה בדיסק הקשיח של המחשב?
לא. יש הרבה יותר נתונים מתפרצים אם אורך הרשומה גדל. יש לבנות מחדש את צורת הגל, להפעיל, לפענח, למדוד וכן להבטיח ריצה שוטפת. יש להדאיג גם בעיית קירור הנגרמת על ידי עומס כבד. אם לא לוקחים בחשבון את הנושאים הללו, חווית ההפעלה תרד במידה רבה. כמו שצריך לחכות 3 שניות ליישום אוטומטי ו-5 שניות לחכות למדידת פרמטרים, האם זה שווה אורך שיא גדול?
F. סיכום
הנקודה שזכתה ביצרן אוסילוסקופ אחרלא אומר לך זה:
1. קצב הדגימה בזמן אמת יירד ככל שזמן צורת הגל יגדל. קצב הדגימה הנומינלי הוא קצב הדגימה הגבוה ביותר, קצב הדגימה בפועל הוא בהתאם לאורך שיא וסולם הזמן.
2. עבור רוב האוסילוסקופים מתחת לרוחב פס של 1G, קצב הדגימה הגבוה ביותר יכול להישאר בזמן צורת גל בתוך 2ms אפילו 1ms.
יתרון לאוסילוסקופ באורך שיא גדול:
1. שמור על קצב הדגימה הגבוה ביותר למשך זמן רב יותר. לא רק הבזק.
2. במקום ללכוד אותות אופייניים למחקר, נתח את צורת הגל על סמך נתוני מסה.
